Индикатор дальнего вполнакала

При работе контроллера ламп дневного движения (дальний вполнакала) на щитке приборов загорается индикатор дальнего света также вполнакала. При этом проявляются некоторые неудобства:

- Индикатор светит синим цветом, что несколько напрягает, так как создается впечатление, что происходит ослепление водителей встречных автомобилей.

- Так как индикатор дальнего предназначен для работы ночью, производители автомобилей уменьшают его яркость. А при работе контроллера DRL индикатор светится еще слабже. При дневном свете он еле заметен.

- В некоторых автомобилях индикация в щиток приборов поступает по цифровой шине CAN с блока управления светом. При работе контроллера DRL блок управления светом не передает сигнал о работе дальнего вполнакала и на щитке приборов не появляется никакой индикации.

- Так как контроллер DRL управляет яркостью ламп импульсами, в некоторых случаях работа конроллера DRL приводит к некорректной работе щитка приборов. Например, его подсветка может мигать.

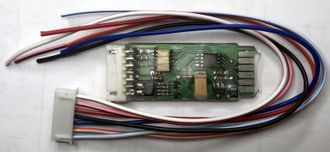

Лишить все эти недостатки призван предлагаемый индикатор дальнего вполнакала (DB12V). Данное устройство может быть подключено не только в паре с выпускаемым нами контроллером ламп дневного движения, но и с аналогичными устройствами других производителей (РХО-22, Силыч и т.д.).

Технические характеристики:

Состав комплекта:

Существует несколько схем подключения и ндикатора дальнего вполнакала.

1. При работе контроллера DRL нет никакой индикации в щитке приборов.

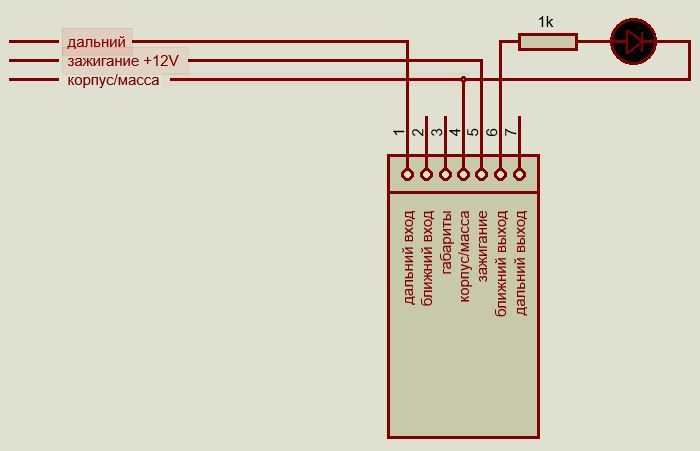

Устройство подключается по самой простой схеме.

Дополнительно необходимо будет приобрести светодиод желаемого цвета (например зеленый) и формы и гасящий резистор. При бортовой сети 12V подойдет резистор сопротивлением 1-1,5кОм для подавляющего большинства светодиодов. При бортовом напряжении 24V - 2-3кОм. Можно подключить светодиод, расчитанный на напряжение 12V без дополнительного резистора или лампу, мощностью не более 1.5W. Светодиод можно установить в щиток приборов рядом  желаемым индикатором (например, дальнего света) или где-нибудь отдельно в поле зрения водителя. При установке светодиода в щитке приборов около пиктограммы индикатора дальнего света, при работе контроллера DRL пиктограмма дальнего будет светиться зеленым цветом, а при моргании дальним или при включении дальнего ночью - штатно синим цветом.

2. При работе контроллера DRL индикатор дальнего светится синим вполнакала. При этом есть желание изменить цвет свечения и ндикатора на зеленый, но разбирать щиток приборов желания нет.

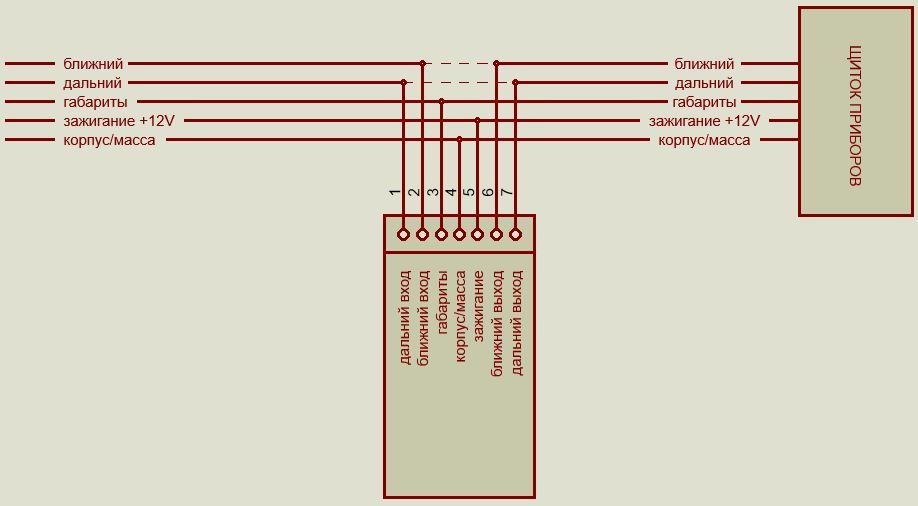

Устройство подключается по одной из предлагаемых схем. В этом случае при работе контроллера DRL будет светиться штатный индикатор ближнего света

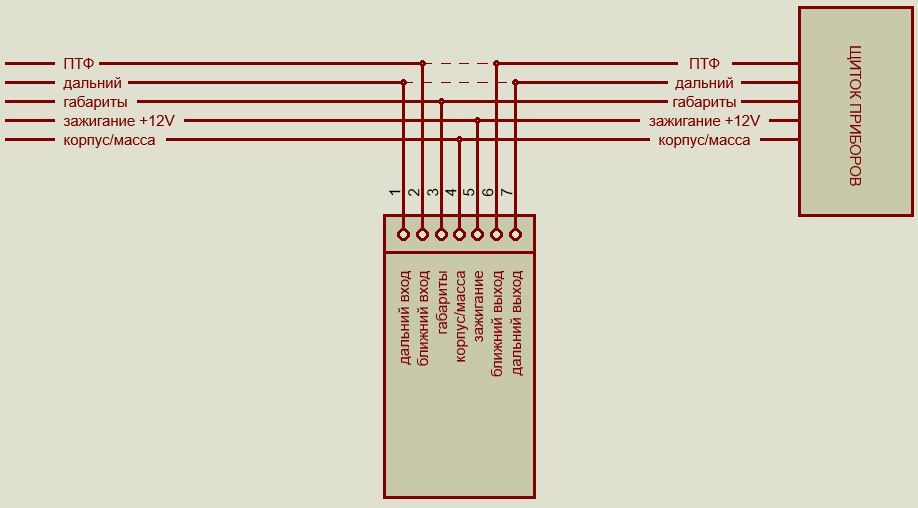

или ПТФ

зеленым цветом. А при мигании дальним или включении дальнего/ближнего/ПТФ ночью будет светиться штатная пиктограмма соответствующим цветом.
